Типы оголовков для винтовых свай и их назначение

Разное

Фундамент на винтовых сваях — универсальное решение, подходящее для различных построек: от заборов и террас до жилых домов и бань. Однако мало просто ввинтить сваю в землю — необходимо правильно передать нагрузку от конструкции на сваю. Именно для этой цели используется оголовок — металлический элемент, устанавливаемый на верхнюю часть сваи.

Оголовки бывают разных типов и конструкций. Каждый из них предназначен для определённой задачи, вида постройки и технологии строительства. В этой статье мы подробно рассмотрим, какие бывают оголовки для винтовых свай, как они выглядят, для чего нужны, и как выбрать подходящий под конкретную задачу.

Что такое оголовок и зачем он нужен?

Оголовок винтовой сваи — это промежуточный элемент между верхней частью сваи и несущими конструкциями (обвязка, брус, швеллер, лаги и т. д.). Он обеспечивает:

  • жёсткое соединение сваи с конструкцией;
  • распределение нагрузки от здания на сваю;
  • выравнивание по высоте;
  • удобство монтажа каркаса или ростверка;
  • долговечность и надёжность соединения.

Также оголовок может играть роль крепёжной платформы, на которую монтируются лаги пола, брусья, металлический швеллер или бетонный ростверк.

Основные функции оголовка

  • Фиксация несущего основания (балки, бруса, швеллера) на свайной конструкции.
  • Компенсация неровностей участка — при помощи регулируемых оголовков можно выровнять конструкцию по горизонтали.
  • Защита сваи от влаги — за счёт герметизации верхней части.
  • Обеспечение долговечности конструкции — надёжное соединение предотвращает расшатывание.

Виды оголовков по конструкции и назначению

Оголовки различаются по своей геометрии, способу крепления, типу соединения с несущей частью дома. Ниже рассмотрим наиболее распространённые типы.

1. Плоский оголовок (универсальный)

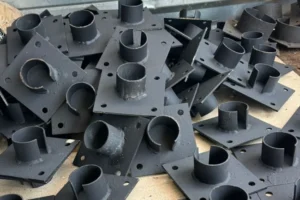

Описание: платформа в виде металлической пластины, как правило, с приваренным по центру цилиндром, который надевается на сваю.

Назначение:

  • для монтажа деревянных или металлических лаг;
  • для лёгких строений (бытовки, хозблоки, теплицы);
  • позволяет свободно установить обвязку любого типа.

Преимущества:

  • простота конструкции;
  • универсальность;
  • доступная цена.

Недостатки:

  • не регулируется по высоте;
  • не обеспечивает боковой фиксации лаг.

2. U-образный оголовок (с «ушами»)

Описание: имеет П- или U-образную форму с вертикальными «ушами» по бокам. Между ними укладывается деревянная балка и закрепляется болтами.

Назначение:

  • подходит для деревянной обвязки (брус, лага);
  • чаще используется при строительстве домов, террас, веранд.

Преимущества:

  • надёжная боковая фиксация лаг;
  • исключение смещения бруса;
  • удобство монтажа.

Недостатки:

  • жёстко под определённый размер балки (например, 100×150 мм);
  • требует точного подбора размеров.

3. Регулируемый оголовок (с шайбой и гайкой)

Описание: платформа с регулируемой по высоте шпилькой, которая позволяет выставить точную высоту после вкручивания сваи.

Назначение:

  • при неровном участке;
  • для монтажа террас, пристроек, где важна точная горизонталь.

Преимущества:

  • точная регулировка по высоте;
  • удобство в установке;
  • не требует подрезки сваи.

Недостатки:

  • более высокая стоимость;
  • подходит не для всех типов нагрузок.

4. Оголовок под швеллер

Описание: металлическая пластина с направляющими, обеспечивающими монтаж швеллера или двутавра.

Назначение:

  • для металлических конструкций;
  • при необходимости формирования жёсткого ростверка.

Преимущества:

  • высокая прочность;
  • возможность монтажа тяжёлых конструкций;
  • долговечность.

Недостатки:

  • требует сварки или точной подгонки швеллера;
  • подходит только для металлических систем.

5. Квадратный или прямоугольный с бортиками («стакан»)

Описание: металлический «стакан», в который вставляется брус.

Назначение:

  • применяется при строительстве каркасных домов;
  • хорошо фиксирует балку по всем осям.

Преимущества:

  • защита деревянного бруса от влаги;
  • надёжная фиксация;
  • упрощённый монтаж.

Недостатки:

  • требует точного совпадения размеров;
  • сложнее изготовление и монтаж.

Как выбрать подходящий оголовок?

Учитывайте следующие параметры:

  • Тип конструкции:
    • лёгкие строения — подойдут U-образные или плоские;
    • тяжёлые дома — швеллерные или сварные оголовки.
  • Материал обвязки:
    • дерево → U-образные и «стаканные» оголовки;
    • металл → оголовки под швеллер.
  • Необходимость регулировки:
    • при монтаже на склоне — используйте регулируемые варианты.
  • Диаметр сваи:
    • оголовок должен соответствовать по внутреннему диаметру трубе сваи (57, 76, 89, 108 и т.д.).
  • Условия эксплуатации:
    • в регионах с высокой влажностью используйте оцинкованные оголовки или с порошковым покрытием.

Монтаж оголовков: что важно учесть?

  • Оголовки привариваются или крепятся болтами/заклёпками — в зависимости от конструкции.
  • Перед установкой важно выровнять оголовки по горизонту — особенно при использовании не регулируемых моделей.
  • Обязательно обрабатывайте все соединения антикоррозийными составами.
  • Оголовок должен быть жёстко зафиксирован, чтобы исключить сдвиги при усадке.

Оголовок — незаметный, но крайне важный элемент свайного фундамента. Именно он обеспечивает передачу нагрузки, выравнивание конструкции и жёсткость соединения. От правильного выбора и установки оголовков зависит долговечность всей постройки.

При выборе оголовка обязательно учитывайте:

  • тип конструкции (лёгкая или тяжёлая);
  • тип обвязки (дерево или металл);
  • условия грунта и необходимость регулировки.

Надёжный оголовок — это залог прочного и устойчивого основания, будь то дом, баня, забор или терраса.
